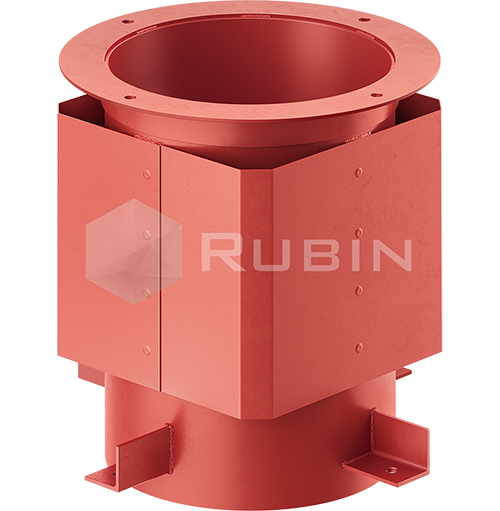

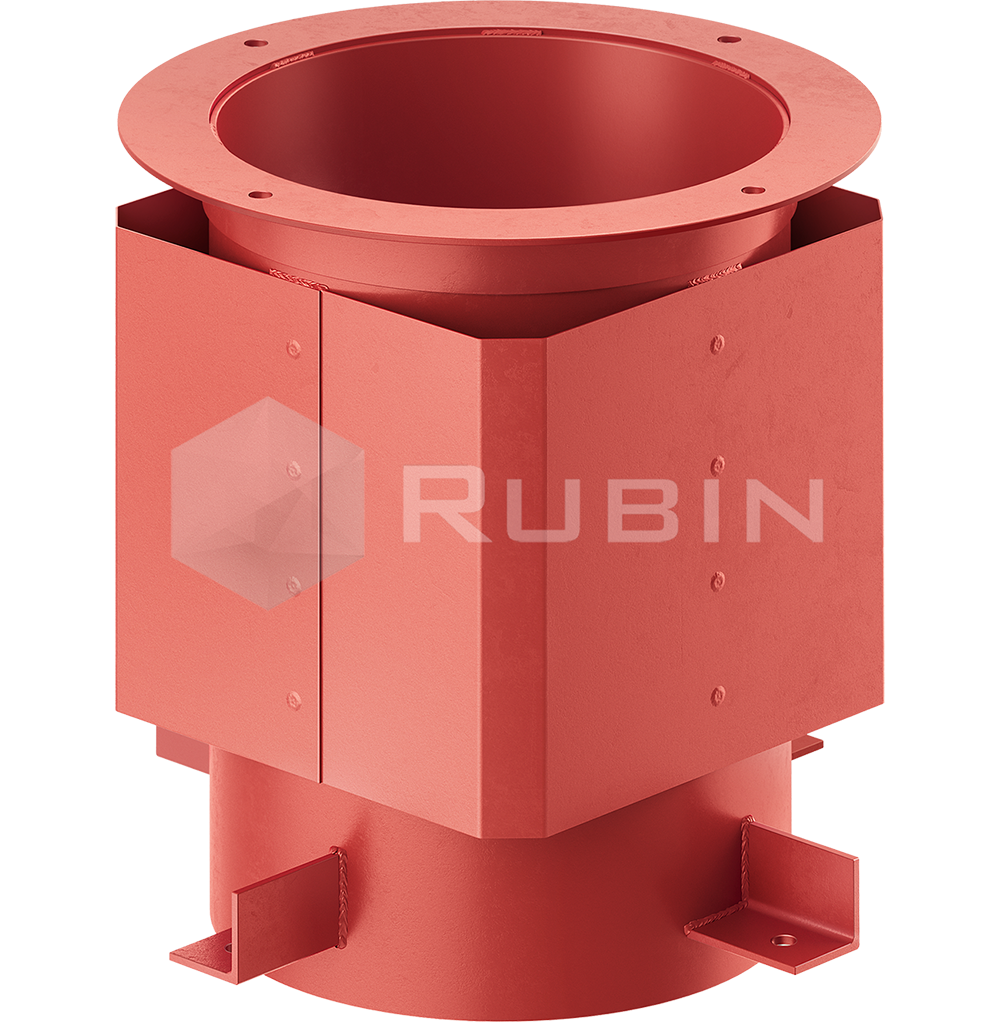

Стакан С2 Серия 1.494-24 Выпуск 2/90
01
Описание
Стакан С2 Серия 1.494-24 Выпуск 2/90 предназначен для крепления крышных вентиляторов к зданиям со стальным настилом по ГОСТ 10616-73. Несущая стальная конструкция покрытия, воспринимающая нагрузки от крышного вентилятора, должна быть проверена расчетом в каждом конкретном случае. Конкретное расположение вентилятора на крыше, расположение, класс и сечение арматурных балок, класс обрешетки следует определять при подготовке чертежа КМ каркаса с учетом рекомендаций технических документов. Стакан С2 в сборе состоит из корпуса и четырехгранного кожуха (для облегчения приклеивания кровельного ковра, примыкающего к стакану). Корпус стакана представляет собой цилиндр из листового проката толщиной 5 мм (сваренный по форме), к которому сверху приварено опорное кольцо, а снизу - опорный элемент стакана. Верхнее опорное кольцо стакана С2, которое поддерживает патрубок вентилятора и вентиляционной шахты и обеспечивает жесткость корпуса чаши, изготовлено из горячекатаного уголка и приварено к корпусу чаши прерывистым швом. Опорные элементы стакана изготовлены из горячекатаных уголков, приваренных к корпусу стакана. Высота вертикального фланца упорных уголков не должна превышать высоту волны профилированного настила (60-75 мм). Корпус изготовлен из тонкого стального листа толщиной 1,6 мм и разделен на две части.
02

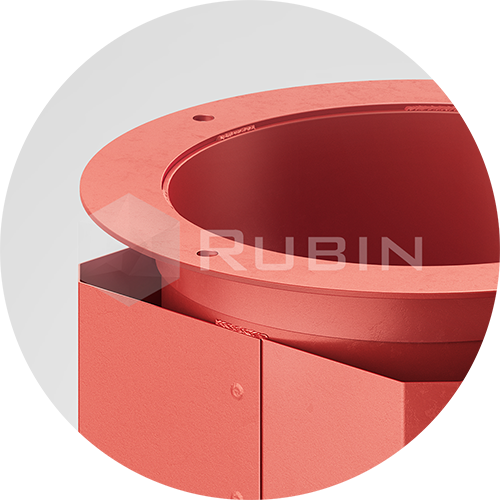

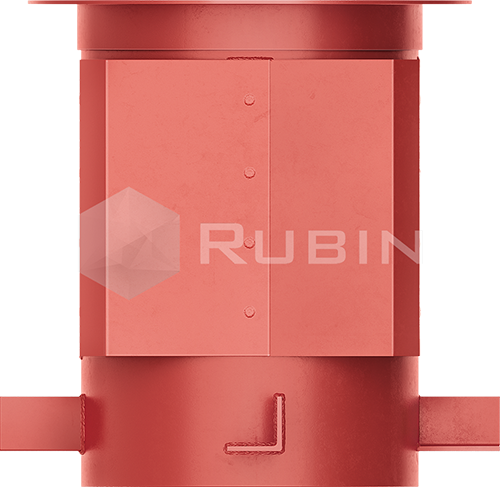

Назначение
Стакан С2 это монтажная конструкция, которая служит основанием для установки вентиляторов, дефлекторов на крыше зданий со стальным настилом. Стакан С2 используется в качестве узла через кровлю для вертикальной установки воздуховодов и корректировки их положения с учетом угла наклона кровли. Устанавливается в самых разных местах, включая квартиры, промышленные помещения, офисы, супермаркеты, рестораны, склады, бассейны и гаражи. Стакан С2 состоит из двух элементов: корпуса и кожуха. Конструкция корпуса: горячекатаный угловой фланец крепления (над ним закреплены вентилятор и патрубок); - посередине - стальной лист проката; - снизу - опорные элементы для крепления к вентиляционному каналу. Кожух изготавливается из тонкого стального листа (толщиной 1,6 мм) и может быть четырехгранным или восьмигранным. Поперечное сечение стакана в месте крепления к вентилятору круглое, в канале - квадратное или прямоугольное. Типовые размеры стальных стаканов С-1 различаются по геометрии, диаметру и степени защиты. По форме они соответствуют вентиляционной шахте и самому вентилятору и бывают квадратными, прямоугольными, цилиндрическими или круглыми. В зависимости от диаметра крышного вентилятора различают стакан С2 (цилиндрический) и квадратный; внешний диаметр CC колеблется от 400 до 1420 мм, а вес - от 49 до 180 кг.
03
Сроки и документация
Срок изготовления минимальной партии составляет три рабочих дня. В зависимости от объема заказа этот срок может быть увеличен или уменьшен. Вся отгружаемая продукция сопровождается паспортом качества и сертификатом на используемые материалы. Условия хранения и транспортировки продукции полностью соответствуют нормативным стандартам. На всю поставляемую продукцию предоставляется гарантия. Для удобства транспортировки и оптимизации транспортных расходов люки и крышки могут быть отправлены отдельно по согласованию с заказчиком. Металлический стакан С-1 изолирован изнутри для предотвращения образования конденсата и льда в вентиляционных каналах в зимнее время. В обычных системах вентиляции изготовленный стакан частично покрыт звукоизоляционным материалом, который гасит вибрации. Дно стакана и вентилятор заземлены. Стыки уплотняются болтами. Преимущества: многофункциональность, морозостойкость (до -40°C), отличная прочность и долговечность, коррозионная стойкость, высокая несущая способность, устойчивость к перепадам температур в газовой среде, возможность защиты вентиляторов от внешних воздействий, таких как влага и птицы, конструктивная простота установки на крыше.
04

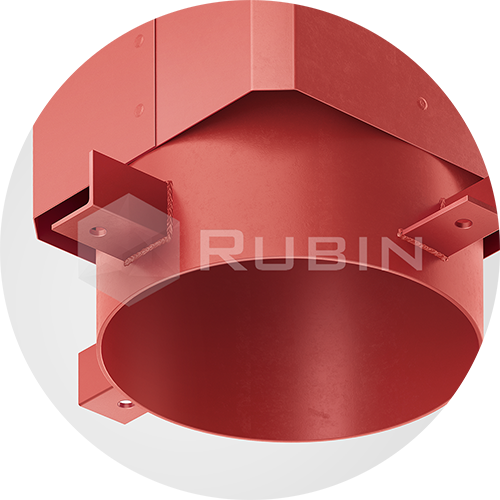

Конструкция
Стакан С2 изготавливается в соответствии с серией 1.494-24 выпуска 2/90. Этот нормативный документ предусматривает использование изделия в районах, где расчетная температура не опускается ниже минус 40°С. Рабочая газовая среда слабоагрессивная или неагрессивная. Монтажные стаканы устанавливаются на кровлях из стальных листов жилых домов, офисных зданий, торговых центров, медицинских учреждений и промышленных зданий. Монтажный стакан C2 представляет собой стальной цилиндр с четырехсторонним корпусом. Этот корпус значительно упрощает монтаж крыши, на которой будет установлен стакан. Корпус изделия имеет опорные фланцы на обоих концах. Верхнее и нижнее кольца изготовлены из горячекатаного стального уголка. Это дополнительно улучшает жесткость, поддержку и соединение вентиляционных элементов стакана. В зависимости от степени защиты существует девять типоразмеров и четыре варианта исполнения: - общепромышленное, взрывозащищенное, коррозионностойкое, двойная защита (взрыв и коррозия).

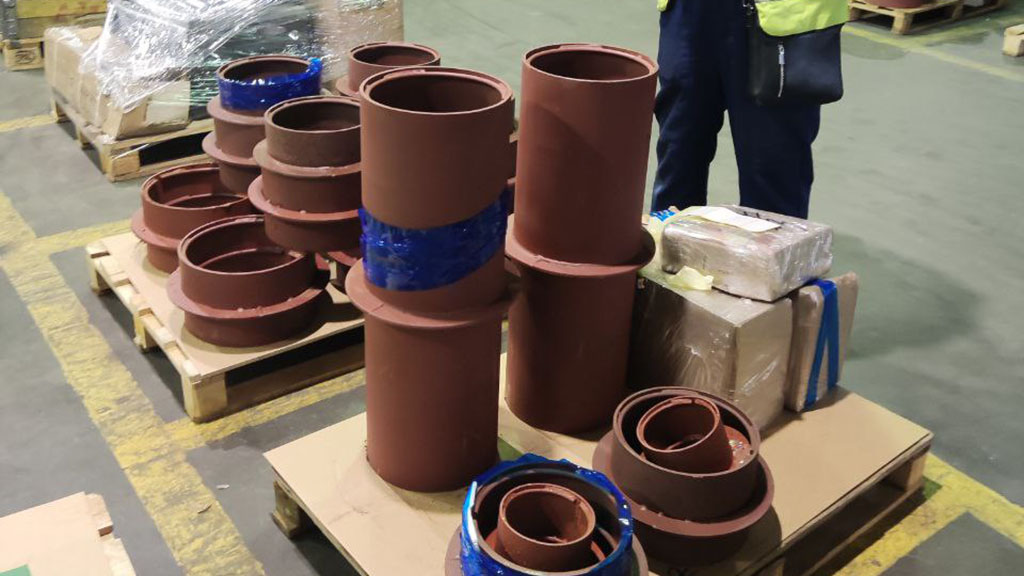

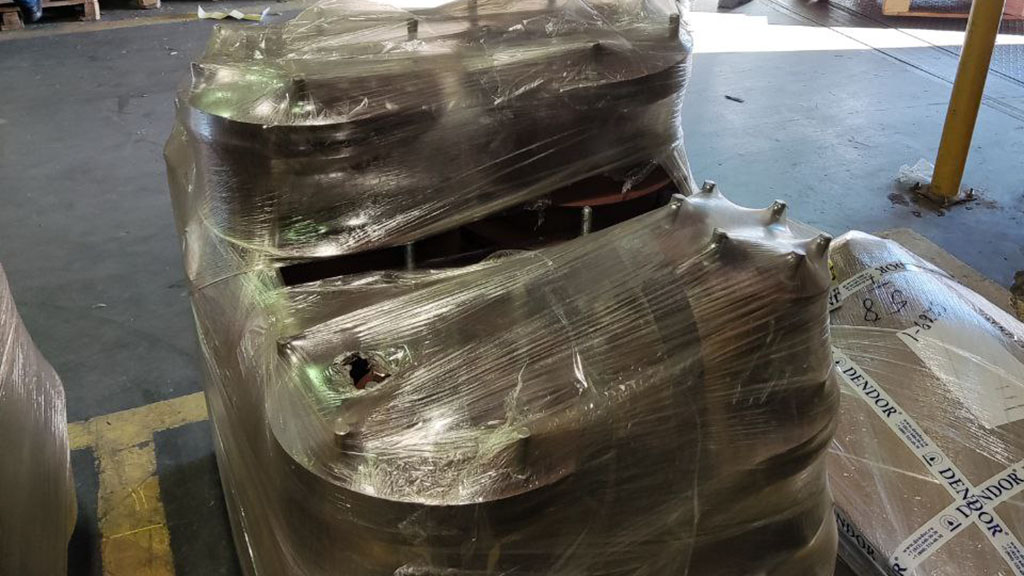

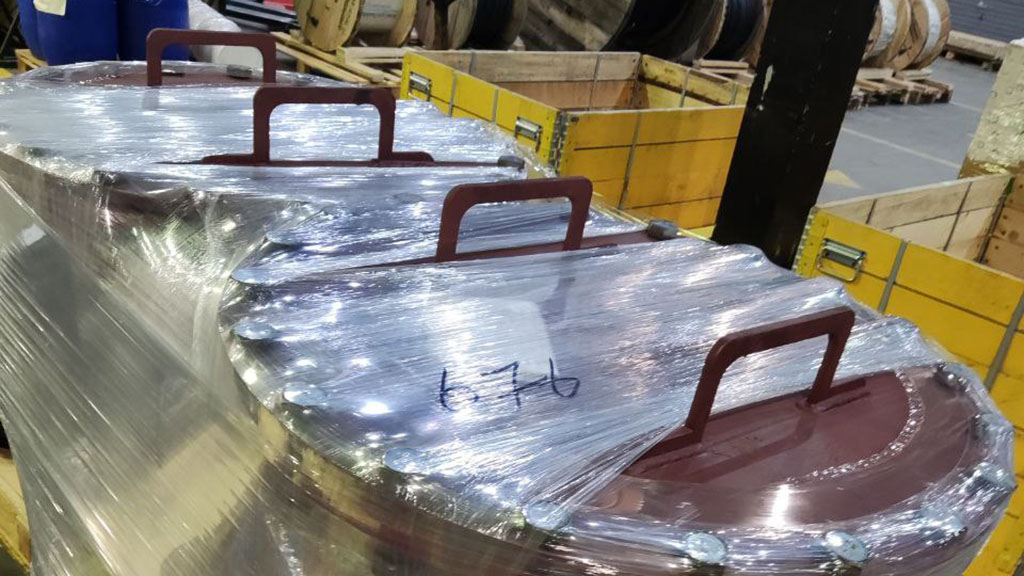

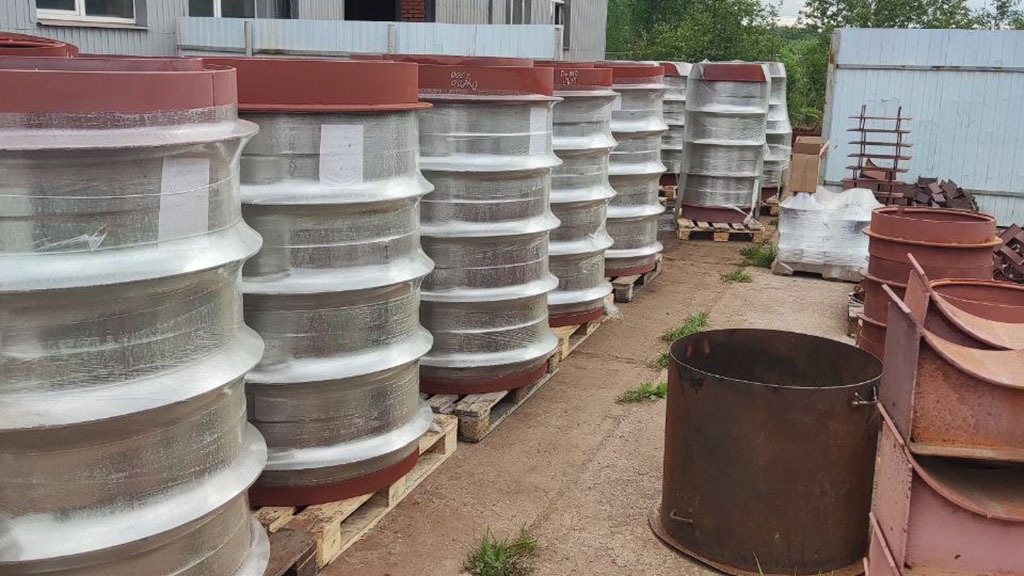

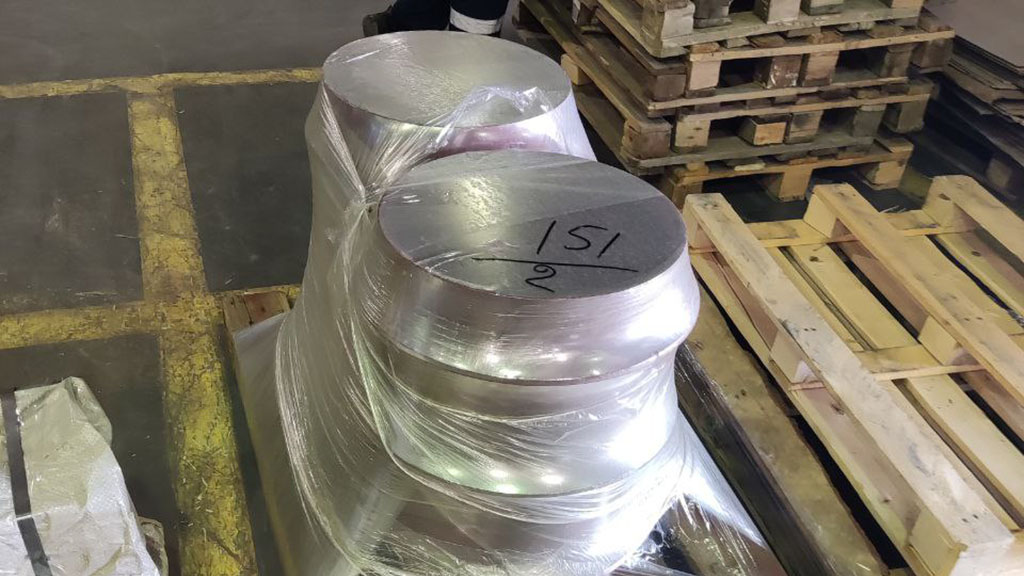

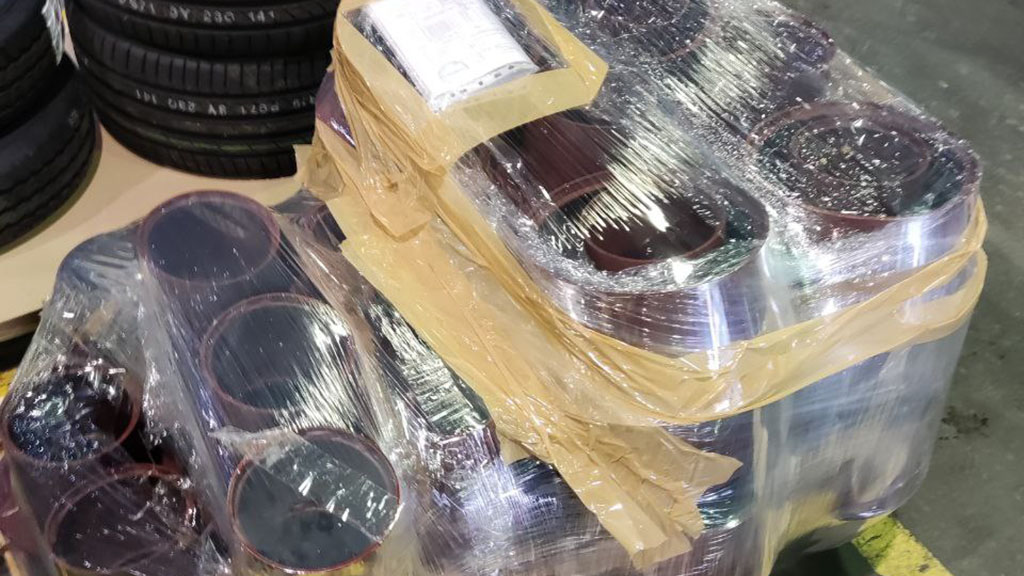

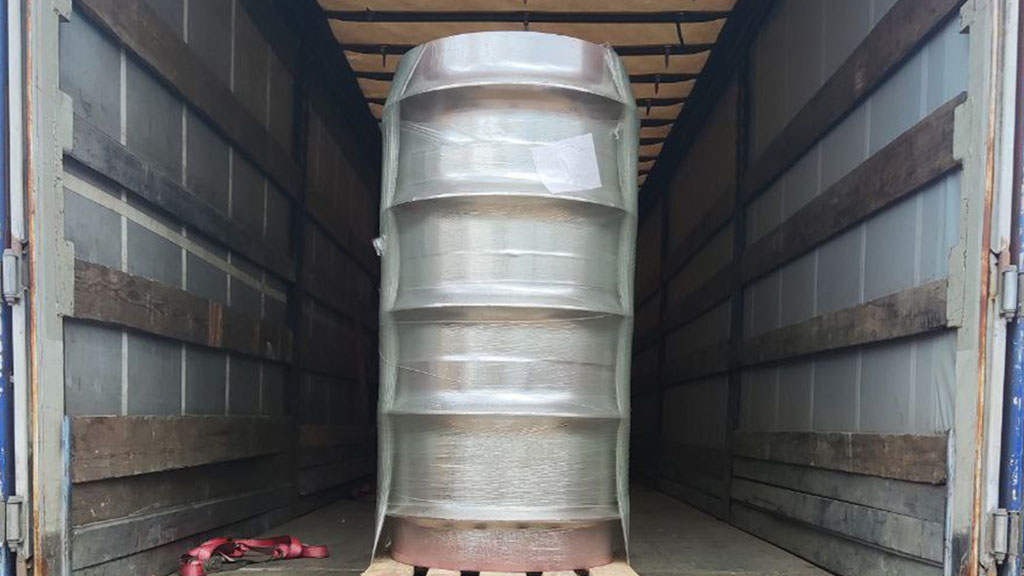

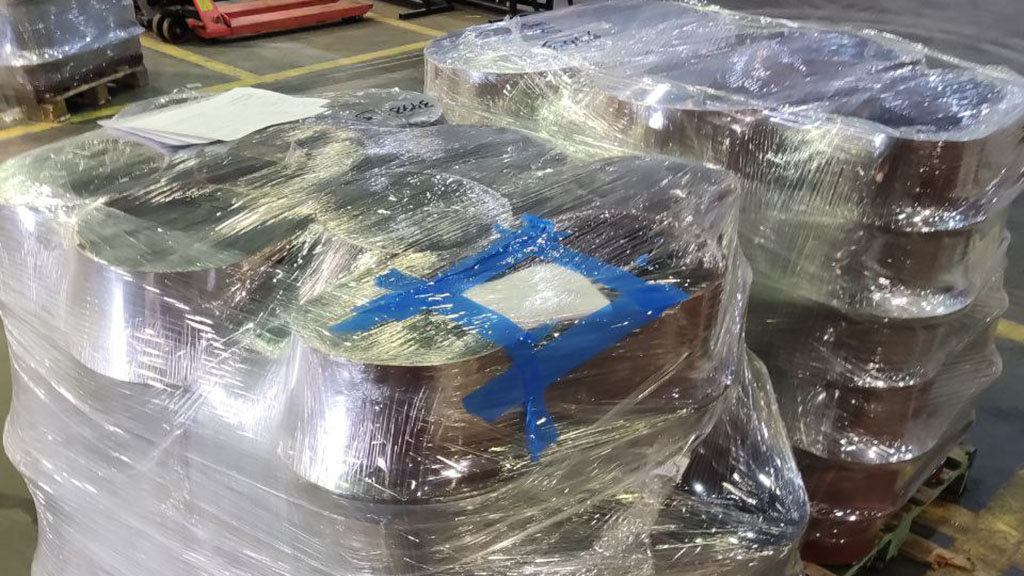

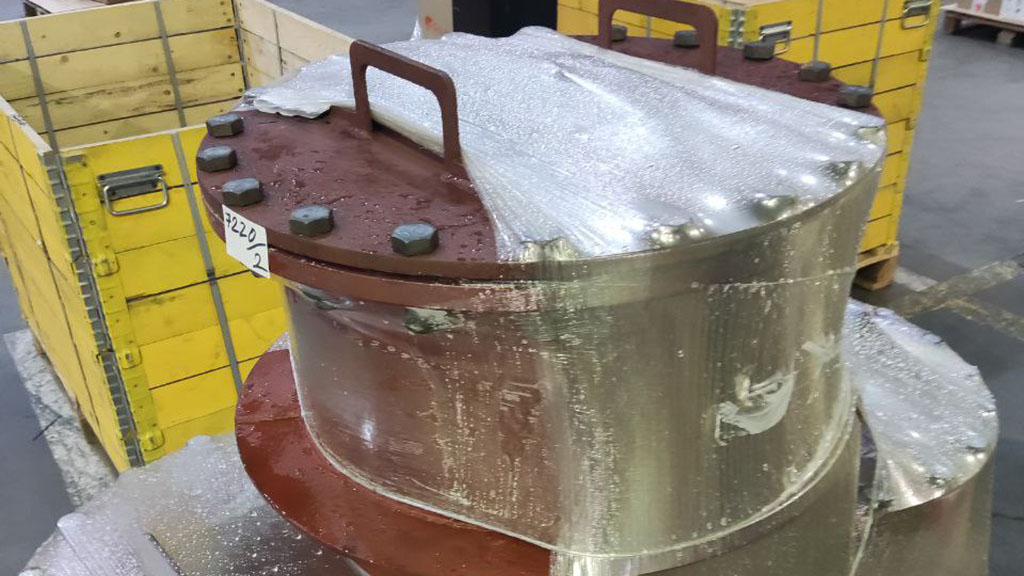

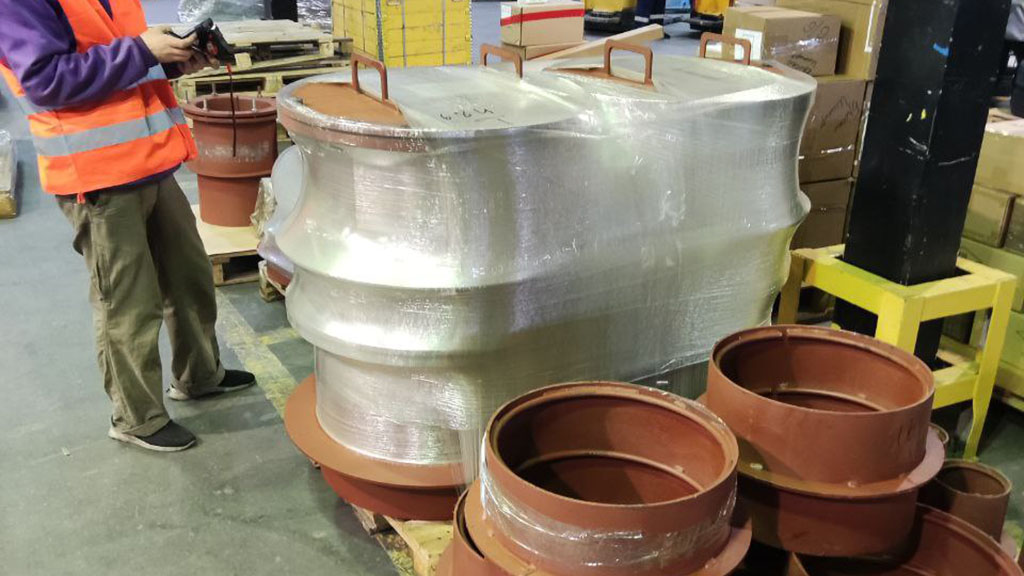

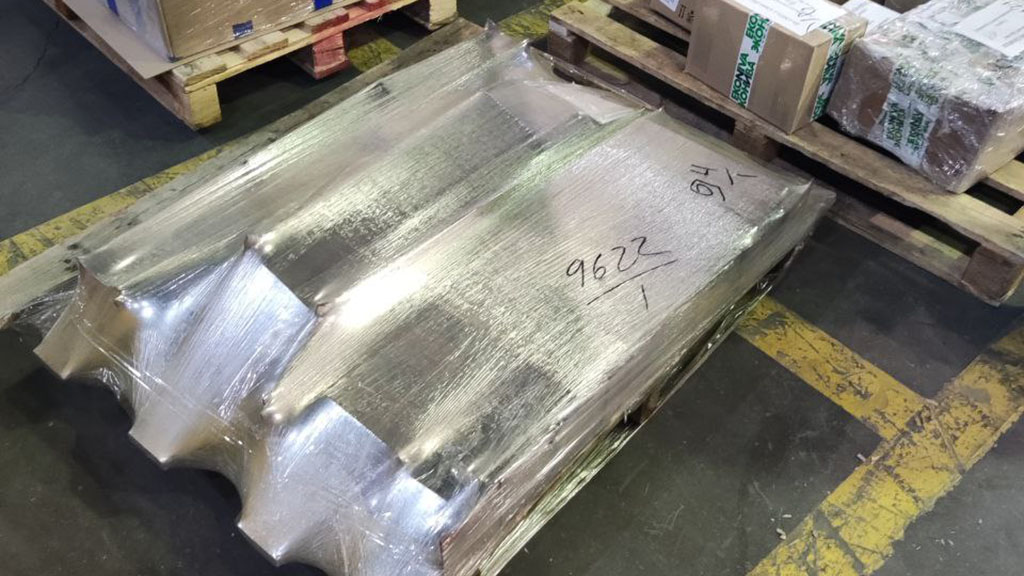

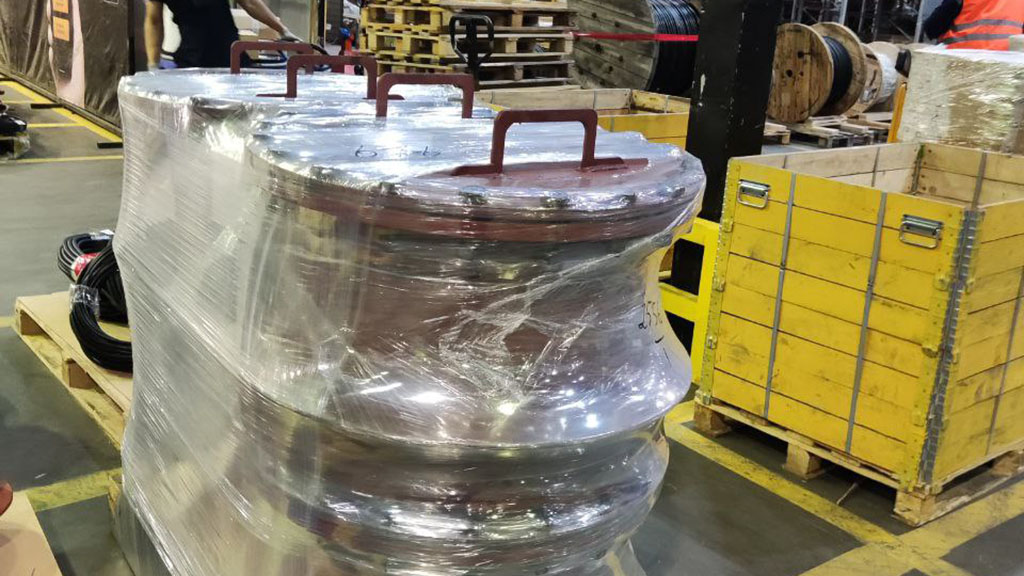

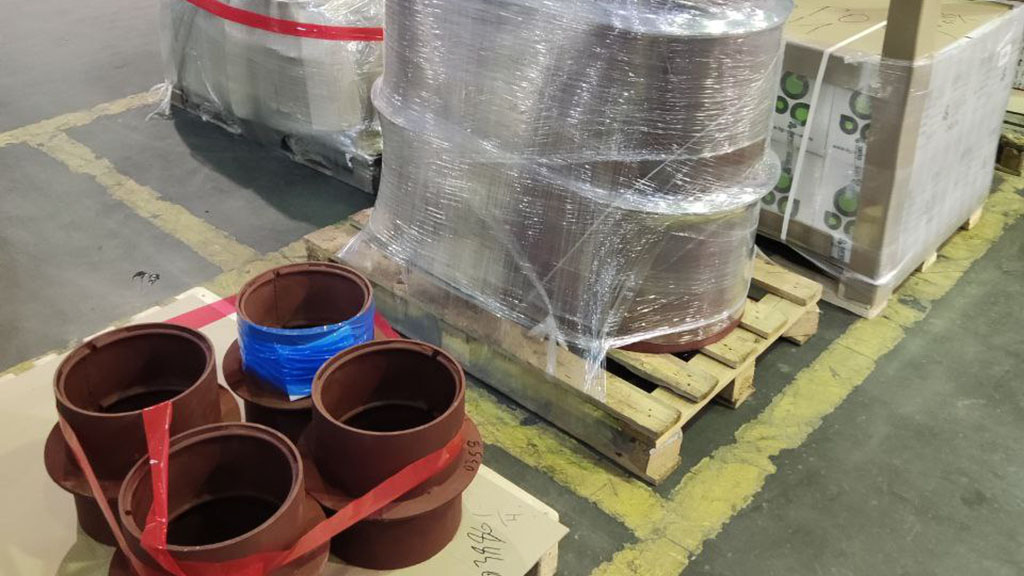

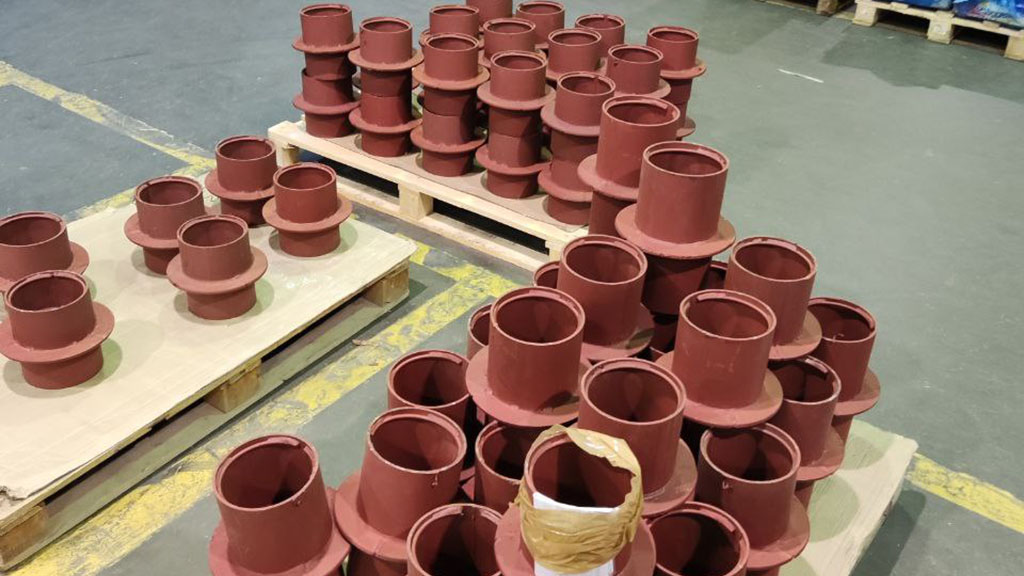

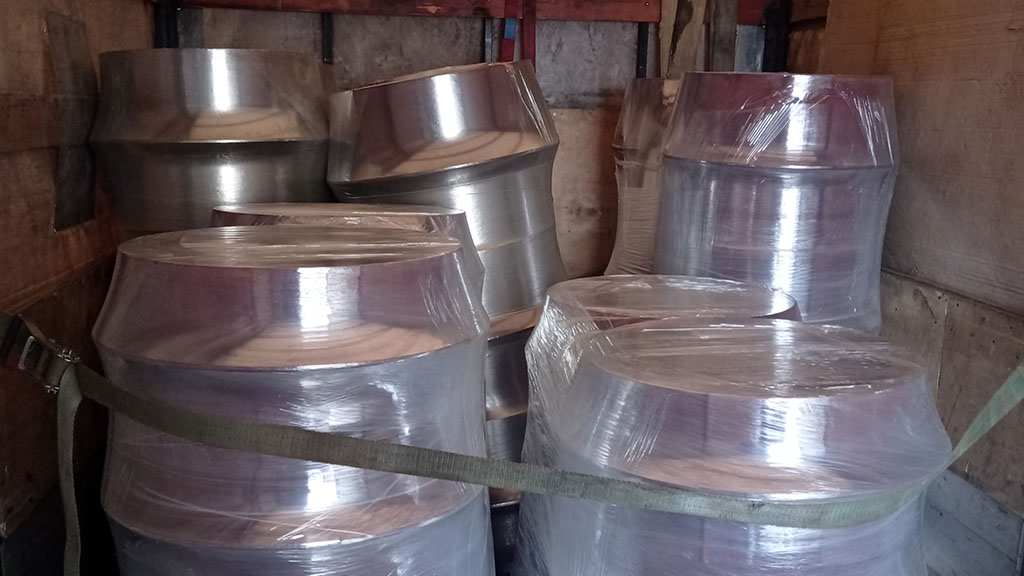

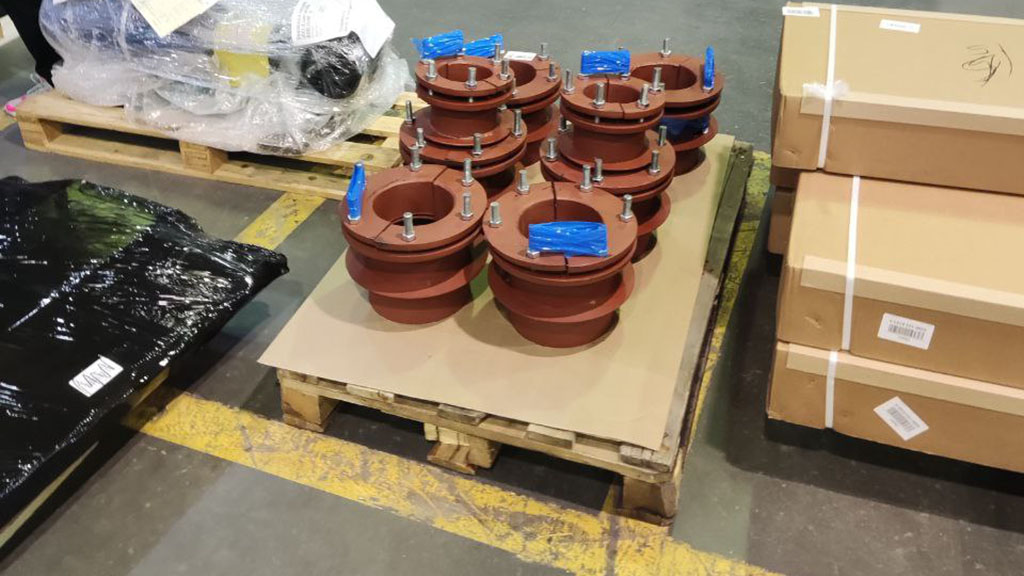

Отправка продукции
