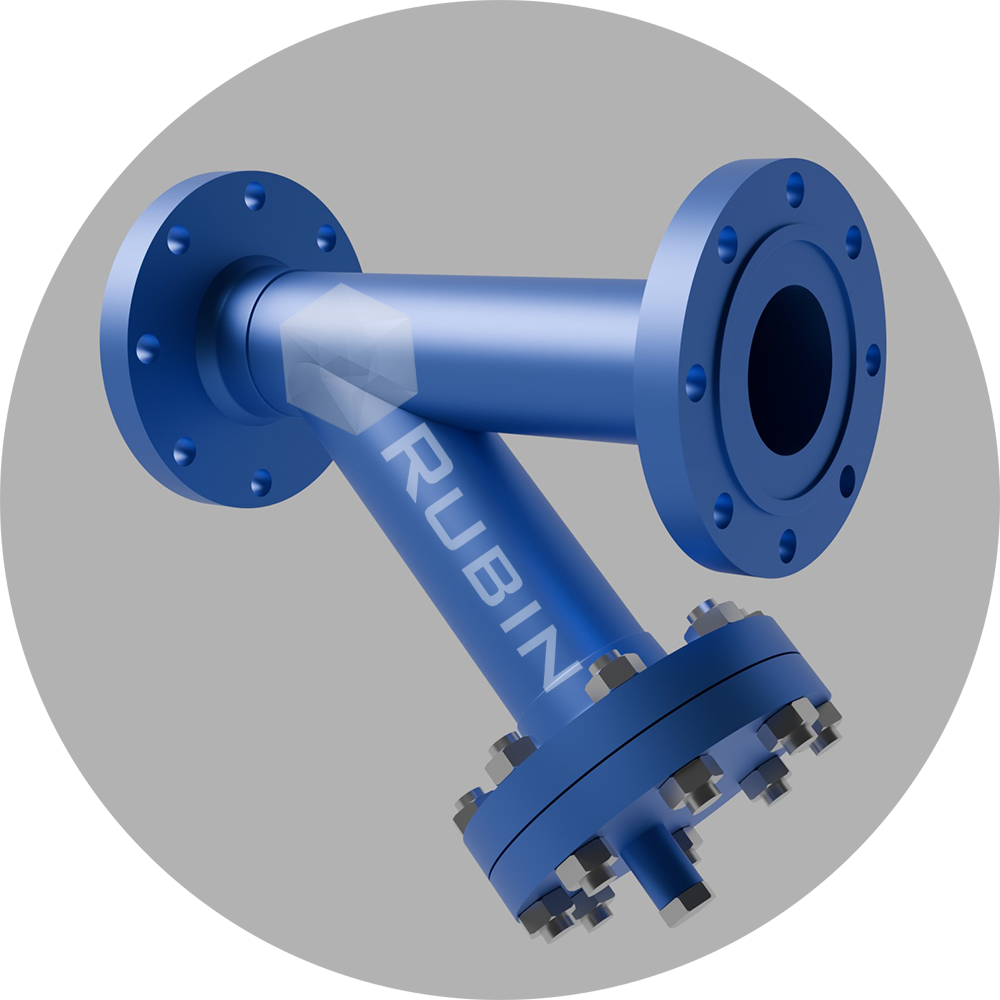

Фильтр сетчатый У-образный ФС-IХ
Продукция

Фильтр сетчатый У-образный ФС-IХ

01

Описание и назначение

Фильтр сетчатый U-образный ФС- IX предназначен для очистки жидких или газообразных сред от твердых примесей размером более 0,1 мм и устанавливается на всасывающем трубопроводе насосов, компрессоров и клапанов для защиты их от попадания посторонних предметов. Фильтр ФС-ИХ ТУ 3616-002-54077080-2010 устанавливается в горизонтальных или вертикальных трубопроводных системах от Ду 25 до Ду 600 мм. Жидкость, проходящая через фильтр, фильтруется через сетку фильтрующего элемента. Скопившийся осадок удаляется через крышку фильтра. При горизонтальной установке крышка фильтра должна быть обращена вниз. При вертикальной установке поток жидкости должен идти сверху вниз.

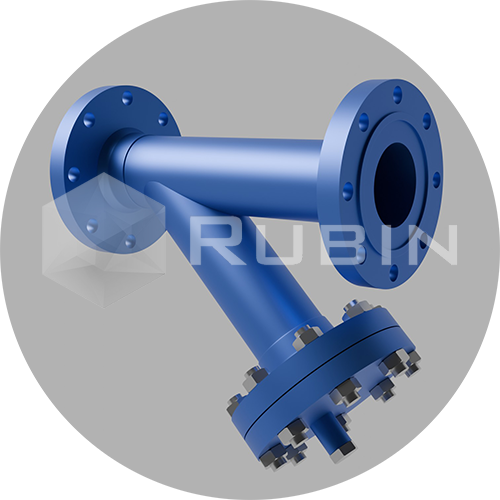

Описание фильтр сетчатый У-образный ФС-IХ

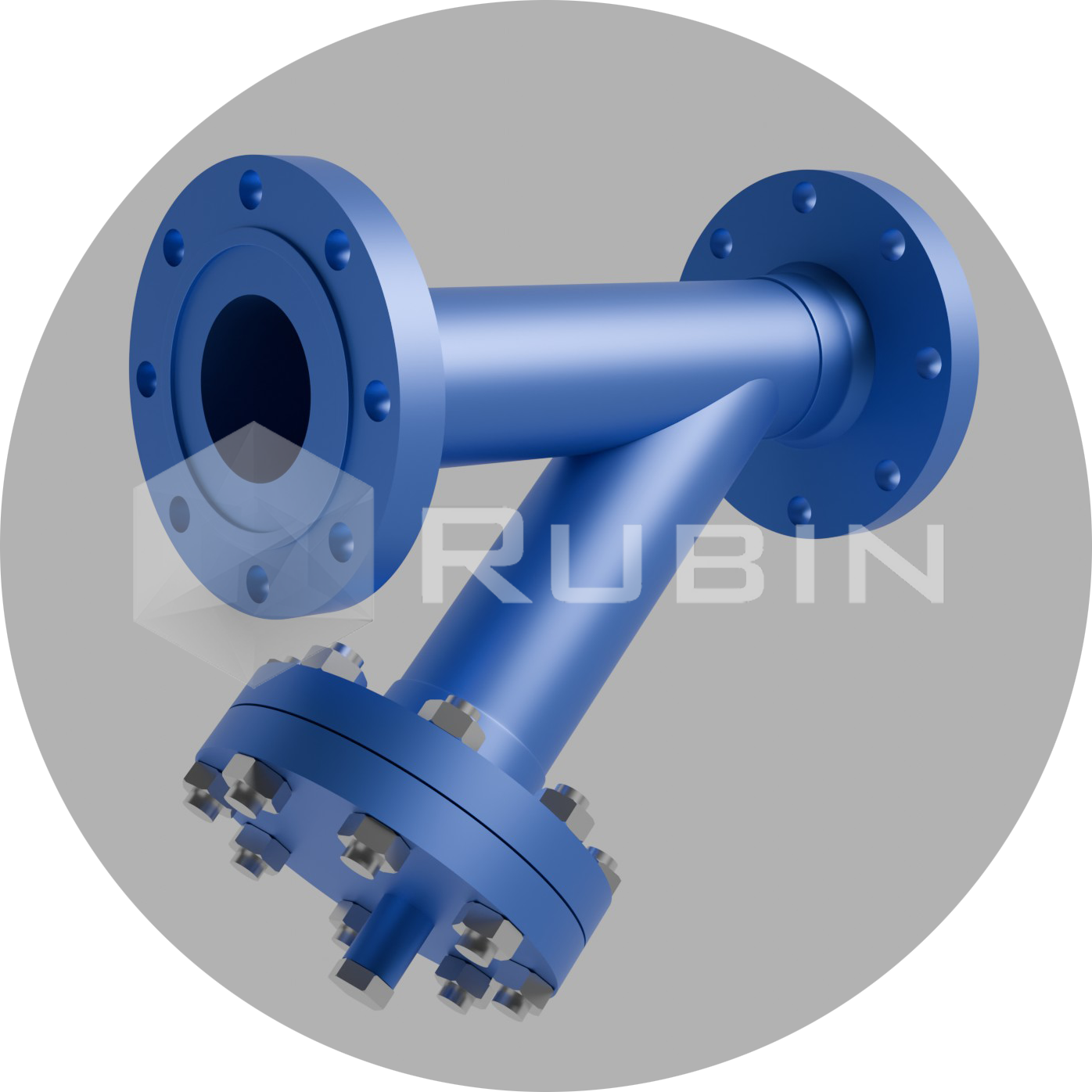

Область применения фильтр сетчатый У-образный ФС-IХ

02

Область применения

У-образные фильтры используются, когда необходимо удалить нежелательные твердые частицы из газообразных, парообразных и жидких веществ. Фильтр сетчатый ФС-IX изготавливается в соответствии с ТУ 3615-001-24009276-2015. Фильтры защищают ответственные элементы трубопроводной системы от попадания посторонних предметов. Фильтры не допускают попадания посторонних предметов в насосы, клапаны, измерительные приборы и другое оборудование, которое необходимо сделать стерильным. Фильтр сетчатый ФС устанавливается в трубопроводах для защиты контрольно-измерительных приборов, контрольно-измерительной аппаратуры и т. д., которые имеют критическое значение для правильного функционирования системы П-образные фильтры в основном используются на промышленных предприятиях. Они необходимы для фильтрации потока веществ и защиты трубопровода от повреждений. Производственные процессы в химической, нефтеперерабатывающей и энергетической промышленности предполагают большие объемы различных операций. Фильтры не позволяют песку и другим веществам проникать в оборудование. По своей конструкции фильтр напоминает Y-образный знак.

03

Подбор типоразмера

Трубопровод легко очищается и не требует демонтажа. Монтажные фланцы с обеих сторон устройства и специальные крышки корпуса позволяют быстро очистить корзину фильтра. Если фильтр необходимо установить на горизонтальной поверхности, он устанавливается крышкой вниз. В таком же положении прибор можно установить и на вертикальной поверхности. Важно! При установке в этом положении поток материала должен идти сверху вниз. Жидкость фильтруется через сетчатый фильтр. Задержанные посторонние предметы удаляются через крышку фильтра. Сетчатый фильтр типа ФС-IX U может устанавливаться в трубопроводных системах, где предъявляются самые высокие требования к чистоте потока жидкости. Например, контрольно-измерительные приборы, клапаны, насосы и т. д. ФС должен задерживать посторонние предметы из общего потока жидкости. Степень чистоты можно регулировать. Для этого необходимо подобрать сетку фильтрующего элемента с ячейкой требуемого размера. Для производства следует выбирать материалы, не подверженные коррозии. Мусор, попавший на сетку, удаляется через крышку корпуса фильтра. Если фильтр установлен горизонтально, крышка должна быть обращена вниз. Они также могут нормально функционировать и хорошо выполнять свои функции в вертикальном трубопроводе при одном условии: поток жидкости должен быть направлен сверху вниз. Наша компания занимается производством фильтра ФС-IX и других моделей.

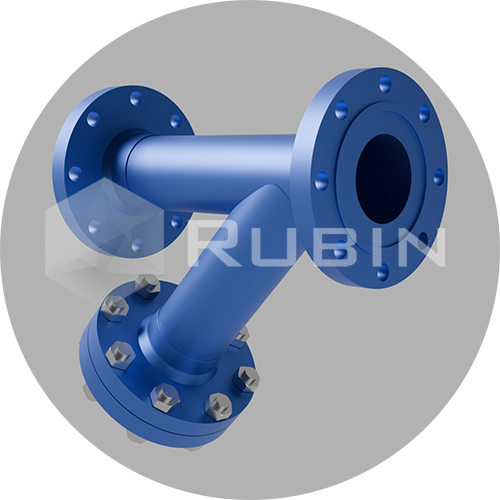

Подбор фильтра сетчатого У-образный ФС-IХ
Конструкция фильтра сетчатый У-образный ФС-IХ

04

Конструкция фильтра

Y-образные сетчатые фильтры серии ФС состоят из литого корпуса с фланцевыми или сварными торцами, фильтрующего элемента и крышки, закрепленной на корпусе шпильками. Фильтрующий элемент, установленный внутри корпуса и закрытый крышкой, представляет собой полый цилиндр с двумя слоями. Его внешний слой - это оболочка из коррозионностойкой стали с крупными отверстиями, а внутренний слой - мелкоячеистая ткань из коррозионностойкой проволоки. Поток, проходящий через фильтрующий элемент, вращается, и крупные частицы загрязнений под действием инерционных сил попадают в полость крышки. Мелкие частицы не проходят через фильтрующую сетку. Накопившаяся грязь удаляется путем извлечения крышки и фильтрующего элемента из корпуса. Чтобы грязь надежно удерживалась в полости крышки, фильтр устанавливается крышкой вниз. Корпус фильтра имеет впадину и может быть снабжен резьбовыми отверстиями для подключения устройства измерения давления.

05

Таблица размеров ФС-IX

Марка  Для трубы  Давл., Ру  Масса
ФС-IX-50-1,6 Ду 50 1,6 8,5
ФС-IX-80-1,6 Ду 80 1,6 17,0
ФС-IX-100-1,6 Ду 100 1,6 21,15
ФС-IX-150-1,6 Ду 150 1,6 38,56
ФС-IX-200-1,6 Ду 200 1,6 68,23
ФС-IX-250-1,6 Ду 250 1,6 104,67
ФС-IX-300-1,6 Ду 300 1,6 148,8
ФС-IX-350-1,6 Ду 350 1,6 228,2
ФС-IX-50-2,5 Ду 50 2,5 9,61
ФС-IX-80-2,5 Ду 80 2,5 17,71
ФС-IX-100-2,5 Ду 100 2,5 25,71
ФС-IX-150-2,5 Ду 150 2,5 50,0
ФС-IX-200-2,5 Ду 200 2,5 83,23
ФС-IX-250-2,5 Ду 250 2,5 128,7
ФС-IX-300-2,5 Ду 300 2,5 179,52
ФС-IX-350-2,5 Ду 350 2,5 270
ФС-IX-50-4,0 Ду 50 4,0 10,74
ФС-IX-80-4,0 Ду 80 4,0 19,6
ФС-IX-100-4,0 Ду 100 4,0 30,46
ФС-IX-150-4,0 Ду 150 4,0 58,5
ФС-IX-200-4,0 Ду 200 4,0 112,71
ФС-IX-250-4,0 Ду 250 4,0 186,6
ФС-IX-300-4,0 Ду 300 4,0 266,75
ФС-IX-350-4,0 Ду 350 4,0 383,1
